產品服務: | 有源電力濾波器 | ||
---|---|---|---|
產品型號: | BS-APF有源電力濾波器 | ||
產品規格: | BS-APF | ||
產品品牌: | 邦世電氣 | ||
所 在 地: | 山東省濟南市 | ||
產品單價: | 1 | 計量單位: | 件 |
供貨總量: | 100 | 最小訂量: | 1 |
更新時間: | 2025-02-28 | 有 效 期: | 2025-05-28 |
瀏覽次數: | 21621 |
企業名稱: | 山東邦世電氣有限公司 |
---|---|
經營模式: | 生產加工 |
企業主頁: | http://www.jnbonsdq.com |
聯 系 人: | 溫經理 |
電 話: | 86-0531-68651159 |
傳 真: | |
郵 箱: | |
郵 編: | 250000 |
地 址: | 山東省濟南市 高新區怡科產業基地9號南區 |
產品概述
BS 系列有源電力濾波器是基于IGBT功率變化器的用于動態濾除諧波、動態補償無功的電力電子裝置。BS 系列有源電力濾波器實時監測電網中的各次諧波和無功功率,并進行動態跟蹤補償,因此能夠?qū)χ岛皖l率都變化的諧波和變化的無功進行補償。BS 系列有源電力濾波器克服了傳統無源濾波器的濾波效果差、容易發生諧振、只能補償固定次諧波等缺點,對各種快速瞬變的沖擊性負荷均能起到良好的濾波和補償效果。
BS 系列有源電力濾波器采用閉環控制方式,并結合獨創的自適應控制算法,使其在滿載和輕載下均能達到很好的諧波性能:BS系列有源電力濾波器采用電流平均值控制方式并結合 LCL拓撲結構,克服了傳統的滿環電流控制由于開關頻率變化所帶來的輸出,BS頻率范圍寬、濾波較困難、高頻諧波會干擾電網等缺點。
工作原理
BS 系列有源電力濾波器通過外部互感器 CT實時采集電流信號通過內部檢測電路分離出其中的諧波部分,通過IGBT功率變換器產生與系統的諧波大小相等相位相反的補償電流,實現濾波的功能。
BS 系列有源電力濾波器輸出補償電流是根據系統的諧波量動態變化的,因此不會出現過補償?shù)脑颉A硗?,BS系列有源電力濾波器有內部過載保護功能,當系統的諧波量大于濾波器容量時,BS 系列有源電力濾波器可以自動限制在100\%額定容量輸出,不會發生濾波器過載。
BS 系列有源電力漆波器采用閉環控制策路,并結合獨創的自適應電流平均值控制算法。由于電流平均值控制的開關頻率是恒定的,因此克服了傳統的滯環電流控制,由于開關頻率變化所帶來的輸出頻譜范圍寬、濾波較困難、高頻諧波會干擾電網等缺點,使 BS系列有源電力濾波器達到了卓越的濾波性能。有源電力濾波器裝置滿載時系統電源側 THDK<3\%,2/3 載時 THDK<3\%,半載時 THDI<4\%。
應用范圍
邦世系列有源電力濾波器產品可廣泛應用于工業、商業和機關團體的配電網中,如:水處理設備、電力系統、電解電鍍企業、石化企業、煤礦企業、電氣化鐵路、高層建筑、UPS/發電機組、精密電子企業、機場/港口備電電源、醫療成像系統等。

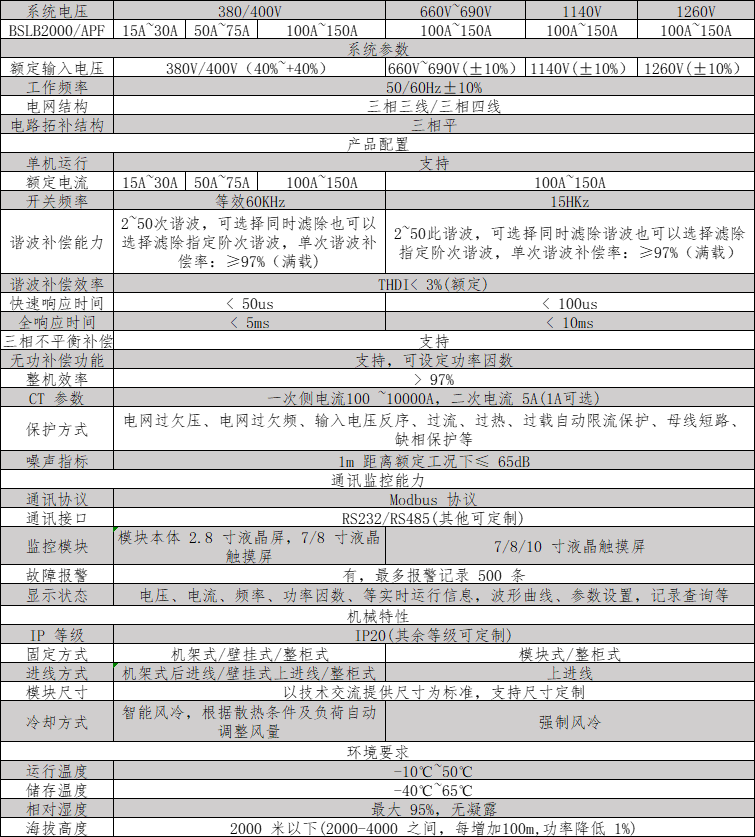

技術參數
